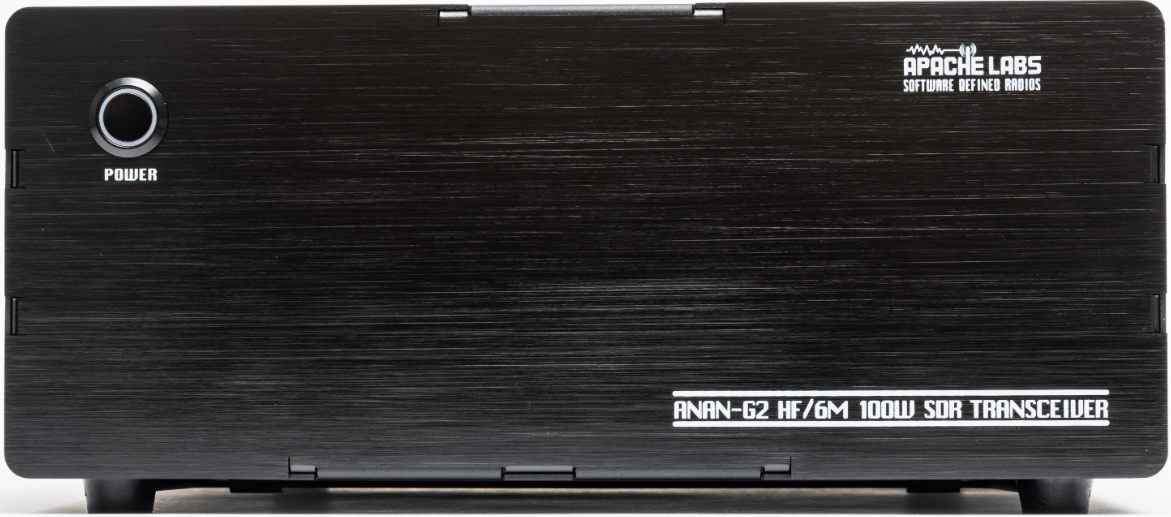

ANAN　G2　トランシーバー HF & 6M 100W Ultra High Performance SDR (Without LCD Display))

説明

価格は0円ではありません。

ANAN-G2のメリット：

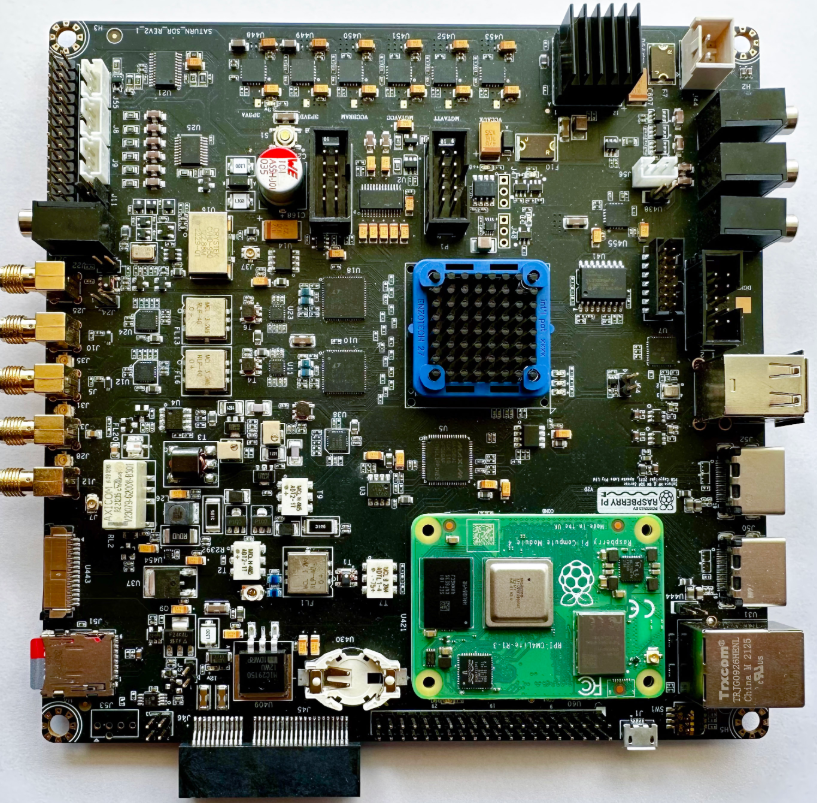

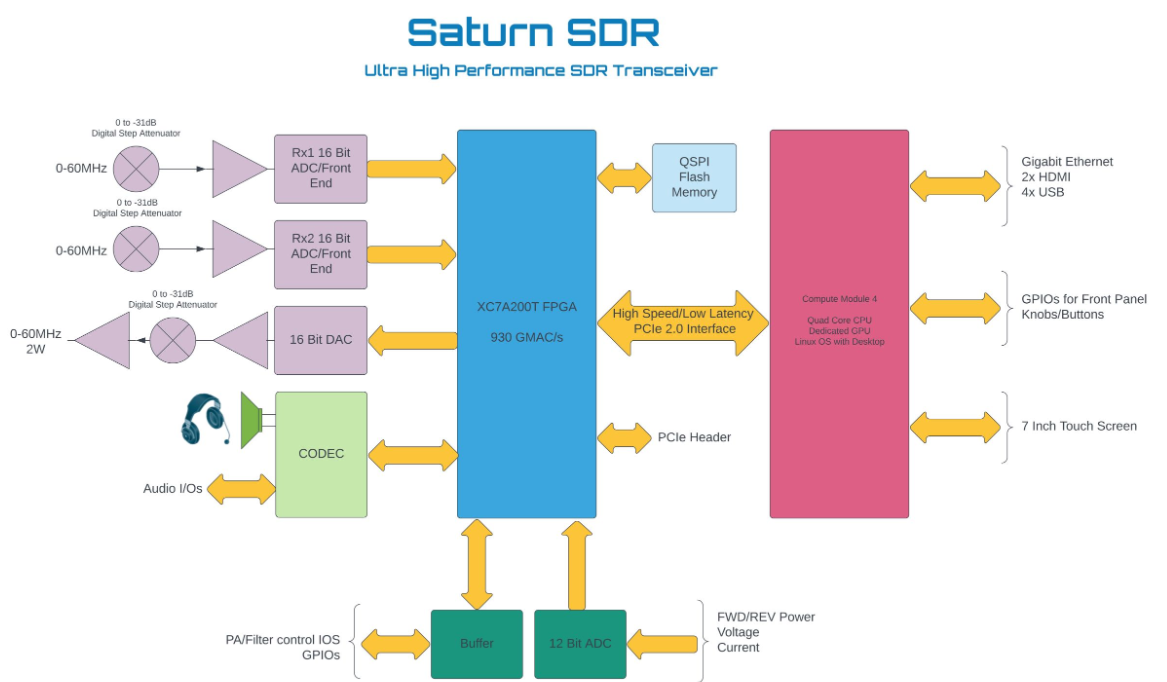

処理能力：ANAN-G2は、930GMAC/sという驚異的な処理能力を誇る大規模FPGAと、緊密に統合されたオンボードクアッドコアSoCを搭載しています。この強力な処理能力により、PureSignal、ダイバーシティ受信、そしてNR2といった世界最先端のノイズ低減アルゴリズムの実装に必要な複雑なタスクや高度な信号処理アルゴリズムの処理能力が向上します。

柔軟なユースケース：ANAN-G2の大きなメリットの一つは、ユースケースシナリオにおける卓越した柔軟性です。従来機種と同様に優れた受信機と送信機の性能を備えながら、G2は強化された処理能力によって飛躍的に進化し、幅広いタスクとアプリケーションに対応します。

スタンドアロン操作：ANAN-G2は、PC接続を必要とせず、スタンドアロンで操作できる利便性を提供します。この機能により、PC接続が不可能または不要な状況でもデバイスを自由に使用できます。

Thetisソフトウェアとの互換性：ANAN-G2は、Thetisソフトウェアを搭載したPCで使用できます。この互換性により、制御、信号処理、可視化のための包括的なソフトウェアスイートにアクセスでき、デバイスの使い勝手が向上します。

将来を見据えたリモート操作：ANAN-G2は、リモート操作用のハードウェア機能を搭載していますが、この機能は現在将来リリース予定です。これにより、デバイスをリモート操作できるようになり、利便性が向上します。

豊富なI/Oオプション：ANAN-G2は、2つのHDMI 4Kビデオ出力、ギガビットイーサネット、3つのUSBポートなど、豊富なI/Oオプションを備えています。この豊富なI/Oオプションにより、様々なデバイスやアクセサリとの接続が可能です。

放送品質のオーディオ：本製品は、プリアンプを内蔵したXLRバランスマイク入力を備えており、放送品質のオーディオ性能を保証します。これは、高品質なオーディオ伝送を求めるユーザーにとって大きなメリットです。 PureSignal は、IMD 製品が大幅に低減され、バンド上でスプラッタが発生しないことを保証します。G2 は、クラス AB 設計の効率を維持しながら、クラス A 送信機よりも 20dB 優れた IMD を備えていることをご存知でしたか。

General Specifications:

• Architecture: Direct Sampling DDC/DUC Transceiver
• Interface: Ethernet and PCIe (Internally)
• Phase Noise (Clock): -149dB @ 10Khz
• TCXO Stability (Typical): /- .1 PPM
• Modes: CW, SSB, NFM, AM, Digital
• Antenna Ports: Three BNC 50 ohms Software Configurable Ports, Three BNC ADC1 Bypass and Loop in ports, One BNC for RX2
• Frequency Resolution: 1 Hz

Electrical Specifications:

• 13.8v DC @ 25A, 2.5A Receive/25A Transmit

Mechanical Specifications:

• 7.5Kg (approx. Weight)
• Dimensions: 314MM (W) x 138MM (H) x 368MM (D) (Not including extrusions).

Receiver Specifications:

• Receiver Architecture: Direct Down Conversion
• Dual 16 bit Phase Synchronous ADCs
• Independent filter banks for each ADC
• 6M LNAs
• Frequency Coverage: 9Khz to 60Mhz
• Attenuator: 1-30dB step attenuator
• Reciprocal Mixing Dynamic Range (RMDR): 116dB @ 2Khz offset
• Receiver Phase noise: -149dB @ 10Khz
• Image rejection: 90dB
• Hardware support for 10 independent receivers assignable to either ADC

Transmitter Specifications:

• Transmitter Architecture: Direct Up Conversion
• DAC Resolution: 16 bit
• RF Output Power: 100W PEP SSB, FM, RTTY, Digital; 1-30W AM, 100W CW
• IMD: IMD3 typically -68dB below PEP @ 100W output on 20M
• Harmonics: Typically better than -43dBc on HF and -60dBc on 6M
• Carrier and Opposite Sideband Suppression: Better than -80dBc
• Transverter IF Output: 0db to 15dB

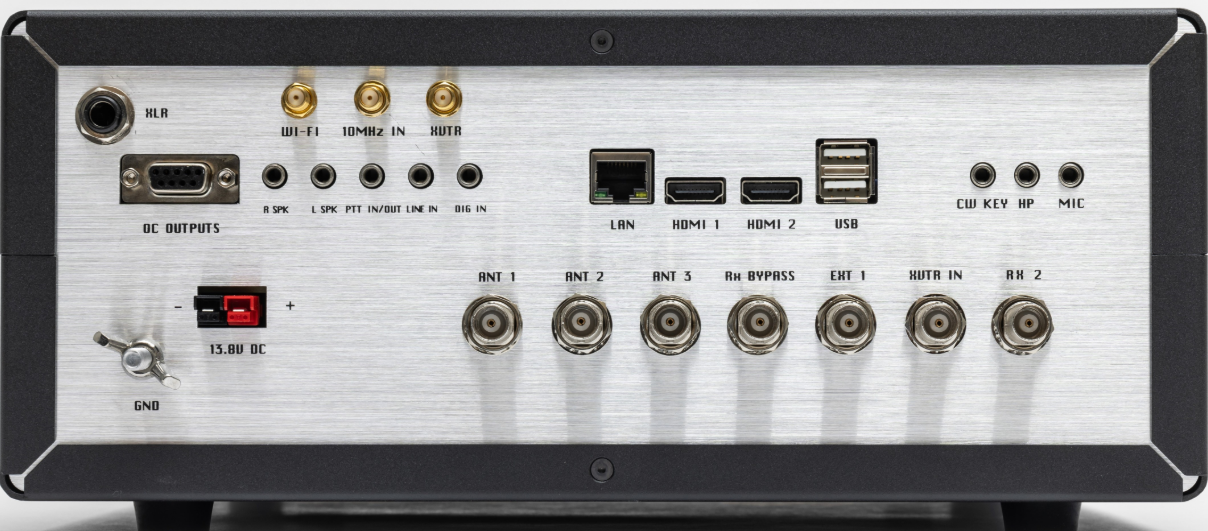

IOs:

• Audio Barrel Line In, Digital Inputs, PTT in, PTT Out
• DB9 Seven Software Configurable Open Collector Outputs
• SMA XVTR, 10Mhz reference Input
• 3.25mm Barrel Mic, CW Key, Headphones and two Powered Speaker Outputs
• Mini XLR Mic Input with preamp.
• RJ45 Ethernet LAN Connector
• 2 x HDMI 4K Video Outputs
• 2 x USB Ports
